TERMOSTUFA A LEGNA VERNER IK13.10.2
-
-
- Attacco per presa aria dall’esterno
- Doppio vetro termico su sportello interno
- Vetro termico estetico su sportello esterno
- Doppio vetro tecnico su sportello interno
- Pulizia semiautomatica degli scambiatori superiori
- Pulizia semiautomatica della griglia inferiore
- Sistema di pesatura della legna
- Regolazione aria comburente in base al peso della legna
- Possibilità di funzionamento senza accumulatore termico
- Durata della combustione fino a 12ore
Le termo-stufe ad acqua della serie IK13.10.2 sono generatori di calore per interni alimentati con legna pezzata da 35cm e/o con bricchetti di legna vergine pressati e non richiedono apporto di energia esterna per il ciclo di combustione. Sono state studiate e realizzate per funzionare a fiamma tradizionale e con tiraggio naturale, le particolari soluzioni le rendono economiche sia nella fase d’acquisto che nella gestione, pur avendo un coefficiente di rendimento molto elevato per questa tipologia di generatori 87,4%.
Oltre alla robusta struttura e alla particolare cura estetica riposta nella finitura dell’involucro esterno, la IK13.10.2 si avvale di particolari soluzioni tecniche che la rendono unica nel suo segmento. Il sistema di accesso al vano di carico/camera di combustione costituito da uno sportello interno con doppio vetro per una forte riduzione delle dispersioni termiche all’ambiente ed uno esterno con doppia funzione, tecnica per ridurre ulteriormente le dispersioni di calore ed estetica per mantenere il vetro pulito.
Interessante anche la presenza delle griglie mobili superiori che in fase d’accensione fungono da serranda deviatrice dei fumi in presa diretta sulla canna fumaria, il loro ripetuto azionamento serve invece per la pulizia dello scambiatore stesso. Nella parte inferiore un analogo meccanismo quando azionato, ad esempio prima di iniziare un ciclo di combustione, pulisce la griglia dai residui della precedente combustione.
Altra particolare innovazione è l’ingegnoso sistema di regolazione d’apporto dell’aria comburente che gestisce l’apertura o la chiusura in automatico della serranda di presa esterna. Il controllo dell’aria comburente avviene secondo impostazioni di fabbrica e si basa sul principio delle bilancia a bascula dove il peso della legna sul braciere aziona il sistema di leve che aprono o chiudono la feritoia da cui viene introdotta l’aria comburente.
|
DATI TECNICI |
|
U. Mis. |
|
IK 13.10.2 |
Potenza nominale |
|
kW |
|
13,0 |
Potenza resa all'acqua |
|
kW |
|
11,5 |
Potenza termica irradiata |
|
kW |
|
1,5 |
Rendimento |
|
% |
|
87,4 |
Combustibile |
|
|
|
Legna naturale spaccata 35cm - umidità <20% |
Consumo combustibile potenza nomin. |
|
Kg/h |
|
3,6 * |
Durata carica 11Kg potenza nominale |
|
h |
|
3 * |
Volume del focolare |
|
L |
|
100 |
Volume zona riempimento combutibile |
|
L |
|
25 |
Temperatura fumi |
|
C° |
|
250 |
Tiraggio canna richiesto |
|
|
|
12 ÷ 20 |
Attacco tubo scarico fumi |
|
mm |
|
Ø 150 |
Pressione d'esercizio |
|
bar |
|
2 |
Classe emissiva EN 303-5:2012 |
|
|
|
5 |
Classe qualità ambientale |
|
|
|
|
Classe energetica |
|
|
|
A+ |
|
Presentazione termostufa VERNER IK 13.10.2
Sequenza ricarica termostufa IK 13.10.2
|
|
PRINCIPALI COMPONENTI E ATTACCHI IDRAULICI |
|
1 |
Sportello estetico esterno con primo vetro |
2 |
Sportello interno tecnico con doppio vetro |
3 |
Pannello di protezione sistema di pesatura |
4 |
Cassetto raccolta cenere |
5 |
Attacco scarico fumi |
6 |
Griglia fissa inferiore del braciere |
7 |
Griglia frontale braciere contenimento legna e braci |
8 |
Contrappeso del sistema di pesatura a bascula |
9 |
Sistema di regolazione della potenza |
10 |
Scivolo raccolta e convogliamento cenere nel cassetto |
11 |
Attacco mandata 1”1/4 F |
12 |
Leva anteriore griglia mobile pulizia braciere |
|
13 |
Leva anteriore serranda presa diretta scarico fumi |
|
14 |
Deflettore automatico contenimento fuoriuscite di fumo |
15 |
Sonda segnalazione continuità fiamma |
16 |
Attacco presa aria esterna |
17 |
Targhetta identificativa |
18 |
Attacco ritorno 1”1/4 F |
19 |
Attacco ½” F |
20 |
Attacco ½” F |
21 |
Sportello posteriore accesso vano di carico |
22 |
Sportello accesso zona ispezione e pulizia cenere |
23 |
Leva posteriore griglia mobile pulizia braciere |
24 |
Leva posteriore griglia mobile pulizia scambiatore superiore |
25 |
Leva anteriore griglia mobile pulizia scambiatore superiore |
SCHEMA FUNZIONALE E DETTAGLI TECNICI |
Vista sportello anteriore
|
|
POS. |
|
DESCRIZIONE |
|
1 |
|
Sportello frontale doppio con triplo vetro |
|
2 |
|
Sportello posteriore carico combustibile (Opzionale) |
|
3 |
|
Vano di carico e/o camera di combustione |
|
4 |
|
Griglia contenimento frontale legna e braci |
|
5 |
|
Griglia fissa in ghisa |
|
6 |
|
Leva azionamento griglia mobile per pulizia griglia fissa |
|
7 |
|
Cassetto raccolta cenere |
|
8 |
|
Sistema di regolazione aria comburente a bascula |
|
9 |
|
Scambiatori laterali e superiori ad acqua |
|
10 |
|
Deflettore automatico contenimento fuoriuscite di fumo |
|
11 |
|
Leva azionamento griglia deviatrice fumi e pulizia scambiatore verticale |
|
12 |
|
Attacco scarico fumi |
|
|
|
|
|

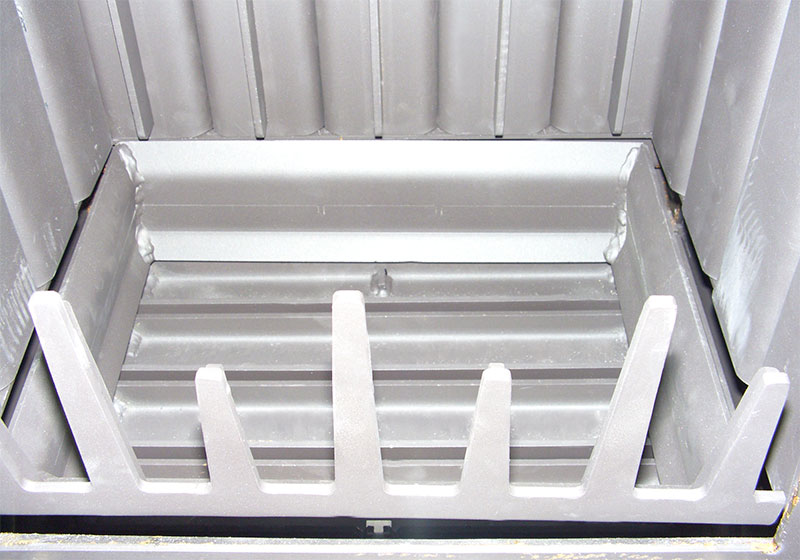

Vista camera combustione
|
|
Leva deviatrice fumi
|
Dett. vetri sportello interno
|
Vista griglia mobile inf.
|
Vista zona frontale inferiore
|
Dett. leva pulizia braciere
|
Dett. regolatore di potenza
|
|
