Presentazione accumulatore inerziale ECOPUFFER per riscaldamentoACCUMULATORE TERMICO INERZIALE EcoPuffer

  • Integrabile su tutti gli impianti e con tutti i tipi di generatore di calore
  • Struttura robusta per una lunga durata senza corrosione
  • Esternamente verniciato ed internamento non trattato
  • Elevato numero di attacchi idraulici
  • Isolamento in fibra di polistere sp. 100mm con finitura esterna in SKY
  • Volumi disponibili: 300-500–800-1000–1250-1500–2000–2500–3000–4000-5000L
  • Modelli disponibili:
    • ECOPuffer PS 300÷5000L - Accumulo termico per solo riscaldamento
    • ECOPuffer PSR 300÷5000L - Accumulo termico con n°.1 scambiatore fisso inferiore

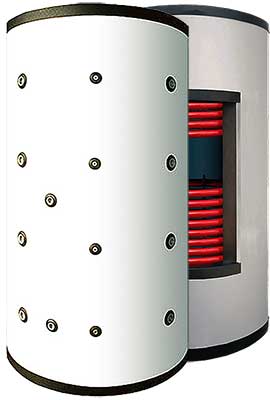

    • ECOPuffer PSRR 500÷1500L - Accumulo termico con n°.2 scambiatori fissi2 400 Pufferspaccato
    • ECOPuffer PSF1 300÷5000L - Accumulo termico con n°.1 flangia inf.
    • ECOPuffer PSF2 300÷5000L - Accumulo termico con n°.2 flange
    • ECOPuffer PSF3 300÷5000L - Accumulo termico con n°.3 flange.
Gli accumulatori termici inerziali, comunemente conosciuti come “Puffer” (dal tedesco “Pufferspeicher”), hanno la funzione di immagazzinare l'ingente quantità di calore prodotto dalla combustione di una carica di legna senza mandare in ebollizione l'acqua contenuta in caldaia. Strutturalmente sono costituiti da un involucro esterno in lamiera d’acciaio verniciato che funge da contenitore per il liquido del sistema. A sua volta l’involucro è rivestito da un cappotto di materiale isolante, per ridurre al minimo le perdite termiche. L’ultimo rivestimento è infine costituito da un mantello in SKY morbido colorato che, oltre ad assumere funzioni prettamente estetiche, protegge la struttura da eventuali abrasioni e sedimentazioni della polvere. A prima vista i puffer possono senbrare tutti uguali, ma sono le propietà costruttive a caratterizzarne le differenze tecniche, e di conseguenza il prezzo, più precisamente:
- il tipo e lo spessore dell'acciaio impiegato (in queste strutture semplici è un buon indicatore della qualità il peso)
- la compattezza del materiale esistente (la morbidezza che definisce la densità)
- il numero degli attacchi



   Descrizione caratteristiche  U. Mis. 300 500 800 1000 1250 1500 2000 2500 3000 4000 5000
   Capacità totale L 270  476  710 920 1095 1410 2010  2346  2959 4043 5055
   Isolamento in fibra di poliestere sp. 100mm ● ●  ●  ● ● ● ● ● ●   ● ●
   Classe energetica W C93 C110 C131  C143  C153  C167  C190  325 344 421 455
   Altezza totale con isolamento mm 1635 1775  1800  2190  2095  2165 2480 2220 2720  2645  2870
   Altezza in raddrizzamento mm 1630 1750  1840  2200 2100 2110   2530 2350 2780  2830 3050
   Diametro senza isolamento mm 500 650 790 790  900  1000   1100 1250 1250  1500  1600
   Diametro con isolamento mm 700 850  990 990  1100  1200  1300  1450  1450 1700  1800
   Scambiatore superiore  PSRR m2 1,1 2,0 2,0 2,0 2,5 3,0 3,1 -  -  -  -
   Scambiatore inferiore    PSR m2 1,8 1,8 2,6 2,6 3,8 3,8  3,8 3,8 5,0 5,0 5,0
 PSRR m2  1,8 2,0 2,5 3,0 3,0  3,5  4,0  - -  -  -
   Potenza assorbita    PSRR Sup. kW  26 34 42 42 55  66 74 -  -  -  -
 PSR   Inf. kW 43 45  65 68 95  99 103 107 130 135 140
 PSRR Inf. kW 43 48 63 75 78  91 96 -  -  -  -
   Peso a vuoto       PS kg 85 120 148 169  197 222 327 336 345 443 510
 PSR  kg 104  140 176 196 243 266  372 380 421 520 557
 PSRR  kg 117 162 200 220 270 298 407 424 497 597 604
 PSF  kg 105 140  168 190  217 242 347 356 365 475 570
 PS2F  kg 125 160 188 210 237  262 367 376 385 483 550
 PS3F  kg 135 165 215 235 265 285 375 395 445 505 585
   Flangia     Ø mm 290 /200
   Pressione max d'esercizio del riscaldamento  bar 3,0
   Pressione max d'esercizio dello scambiatore  bar 10
   Temperatura max d'esercizio dell'accumulo °C 95


3.1 1100 Sch Dimen Puffer PS PSR PSRR

Modello A B  C D E F G H I J K L
300 500 230 415 600 830 785 815 1025 970 1250 1340 1560
500 650 330 520  710  750  900   930 1050 1090  1380  1470 1700
800 790 340 530  720  700  910  1045  1060  1095  1380  1470   1725
1000 790 280  545 810 700 1075 990 1395 1335 1630 1860 2115
1250 900 360  590  820  730  1050  1260   1320  1280 1510  1740  2020
1500 1000 390  620 850  780  1080  1290  1220  1310  1540  1770  2090
2000 1100  390  670 950  870  1230  1290  1500  1510  1790  2070  2405
2500 1250  395  625 855   - 1075  1295  -  1315  1545  1775  2145
3000 1250  390 705   1020 -  1335  1170  -  1650  2050  2280  2645
4000 1500 470   750 1030  -   1310  1095 -  1590  1920  2150  2575
5000 1600  465  780  1100 -   1410  1090 -  1730   2125  2355 2795

3.2 1100 Sch dimen Puffer PSF PSF2 PSF3
Pos.    Tipo di attacco Modello 300 ÷ 5000 Pos.    Tipo di attacco Modello 300 ÷ 5000
1    Attacco sfiato aria 1” 1/4 7    Attacco guaina porta sonda 1/2”
2    Mandata caldaia  1” 1/2 8    Mandata pannelli solari 1”
3    Mandata riscaldamento  1” 1/2 9    Ritorno pannelli solari 1”
4    Ritorno caldaia - riscaldamento a 50°C  1” 1/2 10    Mandata energie alternative               1”
5    Ritorno caldaia - riscaldamento a 30°C  1” 1/2 11    Ritorno energie alternativa 1”
6    Attacco guaina porta termometri  1/2”


SCAMBIATORE TERMICO

Nel caso si voglia apportare al sistema energia termica da generatori secondari è opportuno impiegare gli accumulatori con le flange, i modelli disponibili sono: PSF1 (con n°.1 flangia inferiore) - PSF2 (con n°.2 flange:  n°.1 inf. e n°.1 sup.) - PSF3 (con n°3 flage: n°.1 inf, n°.1 centrale e e n°.1 sup.) . La scelta dello scambiatore è in funzione della potenza richiesta, ma deve tenere conto delle dimensioni dell'accumulatore, in quanto la lunghezza massima del serpentino deve essere inferiore di almeno 10cm rispetto al diametro.

Con l'impiego degli scambiatori in rame alettato si può produrre acqua santiaria in continuo come con il sistema a spirale "SPIRA". I vantaggi sono simili a quelli degli accumulatori combinati con scambiatore sanitario in acciaio inox, vedi ECOTotal ...4 400 Scambiatore SA

Modello Potenza kW Superficie m2 A B C L Peso kg
SA1 36 1,21  DN200    3/4"       80       420    11,0
SA2 43 1,80 DN200 3/4" 80 470  13,4
SA3 62 2,63 DN200 3/4" 80 580 16,4
SA4 75 3,20 DN200 3/4" 80 660 18,4
SA5 108 4,54 DN200 1" 80 750 23,4
SA6 150 6,34 DN200 1" 80 980 30,0



     SCARICA DEPLIANT ACCUMULATORE TERMICO INERZIALE EcoPuffer        01 50 Freccia verde        02 50 Logo Rosso PDF
