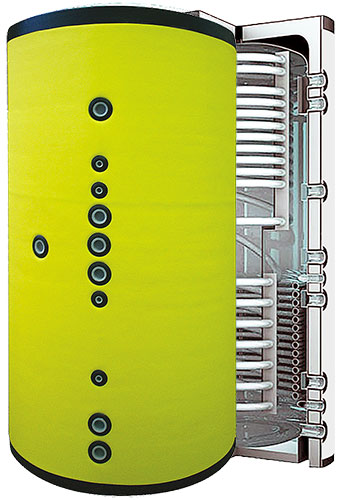

ACCUMULATORE TERMICO COMBINATO EcoTotal
- Accumulatore combinato per riscaldamento e produzione sanitaria "SPIRA"
- Produzione sanitaria in continuo con scambiatore corrugato INOX AISI 316L
- Integrabile su tutti gli impianti e con tutti i tipi di generatore di calore
- Struttura robusta per una lunga durata senza corrosione
- Superficie interna non trattata e verniciato esternamente
- Elevato numero di attacchi idraulici
- Isolamento in fibra di polistere sp. 100mm con finitura esterna in SKY
SCHEMA FUNZIONALE ECOTOTAL - Volumi disponibili: 580 - 800 -1000 –1250 -1500 –2000L
- Modelli disponibili:
- ECOTotal 580 ÷ 2000L - Accumulo termico con 3 scambiatori
- ECOSol 580 ÷ 2000L - Accumulo termico con 2 scambiatori
- ECOBase 580 ÷ 2000L - Accumulo termico con 1 scambiatore
L'accumulatore termico combinato ECOTotal è un prodotto di ultima generazione e riunisce in sé l’accumulatore inerziale per il riscaldamento ed il produttore dell'acqua calda sanitaria; è costituito da un involucro esterno che funge da serbatoio per l’acqua calda prodotta dal generatore che sarà poi distribuita, secondo necessità, all’impianto di riscaldamento, sia esso a radiatori o a pannelli radianti.
All’interno di questo serbatoio sono presenti gli stratificatori e uno scambiatore costituito da un tubo corrugato di grande portata in acciaio INOX AISI 316L che serve alla produzione istantanea e in continuo dell’acqua calda sanitaria, è disposto a spirale sviluppandosi in senso verticale è in grado di concentrare nell’acqua contenuta al suo interno tutto il calore che raccoglie durante il suo percorso, sfruttando al massimo l'intera stratificazione nell'accumulatore.
Il sistema “SPIRA” è oggi il più sicuro e miglior sistema igienico per di produzione istantanea e in continuo di acqua sanitaria.
Lo scambio termico tra l’acqua del riscaldamento contenuta nell’accumulatore e quella sanitaria che scorre nella spirale avviene per convezione ed è grazie alla stratificazione dell’accumulatore che l’assorbimento del calore avviene in modo graduale mano a mano che l’acqua fredda, risalendo nella spirale, passa dagli strati bassi, più freddi, a quelli alti, più caldi.
I vantaggi nell’utilizzo dell’ECOTotal si possono così riassumere:- maggiore durata rispetto a qualsiasi altro sistema tradizionale di accumulo termico combinato
- a parità di capacità, il volume riservato al riscaldamento è maggiore rispetto ad altri accumulatori combinati tradizionali
- il volume del produttore della sanitaria è ridotto e soggetto a frequenti ricambi d'acqua
- elevata erogazione di acqua calda, con possibilità di alimentare più utenze contemporaneamente
- il raffreddamento dell’acqua contenuta nell'accumulatore, in seguito al passaggio dell’acqua fredda in entrata nel tubo d’acciaio inox, non genera moti vorticosi e quindi non influisce sulla stratificazione che risulta sempre stabile
- depositi calcarei ridotti al minimo grazie alla superficie interna liscia dell'acciaio inox
- eventuali depositi di calcare che si potrebbero formarsi sulle superfici interne, vengono frantumati in piccole particelle dalla diversa dilatazione lineare del tubo spiralato (i coefficienti di dilatazione dell’acciaio inox e del calcare sono molto diversi tra loro). Di conseguenza le particelle in sospensione vengono rimesse in circolo dalla forte turbolenza generata dalla configurazione ondulata della superficie, per poi essere espulse dall’apparecchio
- assenza di zone dove si ha ristagno di acqua, caratteristica particolare per inibire la riproduzione del batterio Legionella pneumophila, responsabile dell’omonima malattia
-
l’acqua sanitaria passando negli strati alti dell’accumulatore dove la temperatura è maggiore, viene riscaldata e sottoposta ad un trattamento di ulteriore sanitizzazione
| Descrizione caratteristiche | U. Mis. | 580 | 800 | 1000 | 1250 | 1500 | 2000 |  |
||||||||
| Capacità totale | L | 545 | 783 | 870 | 1115 | 1470 | 1908 | |||||||||
| Superficie tubo sanitario | m2 | 5,1 | 6,4 | 7,6 | 7,6 | 8,9 | 8,9 | |||||||||
| Volume acqua sanitaria | L | 32 | 40 | 48 | 48 | 56 | 56 | |||||||||
| Altezza totale con isolamento | mm | 1940 | 1930 | 2110 | 2100 | 2240 | 2380 | |||||||||
| Altezza massima in raddrizzamento | mm | 1960 | 1970 | 2145 | 2145 | 2290 | 2425 | |||||||||
| Diametro accumulatore senza isolamento | mm | 650 | 790 | 790 | 900 | 1000 | 1100 | |||||||||
| Diametro accumulo con isolamento sp. 100mm | mm | 850 | 990 | 990 | 1100 | 1200 | 1300 | |||||||||
| Superficie scambiatore | Sup. | m2 | 2,0 | 2,0 | 2,0 | 2,5 | 3,0 | 3,0 | ||||||||
| Inf. | m2 | 2,0 | 2,5 | 3,0 | 3,0 | 3,5 | 4,0 | |||||||||
| Contenuto acqua scambiatore | Sup. | L | 11,4 | 11,8 | 11,8 | 14,0 | 19,0 | 17,7 | ||||||||
| Inf. | L | 11,4 | 14,2 | 16,6 | 16,8 | 20,5 | 22,7 | |||||||||
| Potenza ssorbita | Sup. | kW | 34 | 42 | 42 | 55 | 66 | 66 | ||||||||
| Inf. | kW | 48 | 63 | 75 | 78 | 91 | 104 | |||||||||
| Peso | TOTAL | kg | 220 | 270 | 315 | 335 | 390 | 450 | ||||||||
| SOL | kg | 195 | 245 | 290 | 305 | 350 | 410 | |||||||||
| BASE | kg | 170 | 215 | 255 | 270 | 310 | 360 | |||||||||
| Pressione max d'esercizio | Scambiatori | bar | 10 | |||||||||||||
| Sanitario | bar | 6 | ||||||||||||||
| Riscaldamento | bar | 3 | ||||||||||||||
| Pos. | Tipo di attacco | Modello 580÷ 5000 | Pos. | Tipo di attacco | Modello 580 ÷ 2000 | |||||
| 1 | Attacco sfiato aria | 1” | 10 | Attacco entrata acqua fredda sanitaria | 1"¼ | |||||
| 2 | Mandata caldaia | 1”½ | 11 | Attacco ritorno pannelli solari | 1” | |||||
| 3 | Attacco guaina porta termometri | ½" | 12 | Attacco guaina porta sonda | ½” | |||||
| 4 | Attacco guaina porta sonda | ½” | 13 | Attacco mandata pannelli solari | 1" | |||||
| 5 | Mandata riscaldamento | 1”½ | 14 | Attacco resistenza elettrica ausiliaria | 1”½ | |||||
| 6 | Attacco guaina porta sonda | ½” | 15 | Ritorno energia ausiliaria | 1" | |||||
| 7 | Attacco guaina porta sonda solare | ½” | 16 | Mandata energia ausiliaria | 1" | |||||
| 8 | Ritorno caldaia | 1"½ | 17 | Mandata acqua calda sanitaria | 1"¼ | |||||
| 9 | Ritorno riscaldamento | 1"½ |

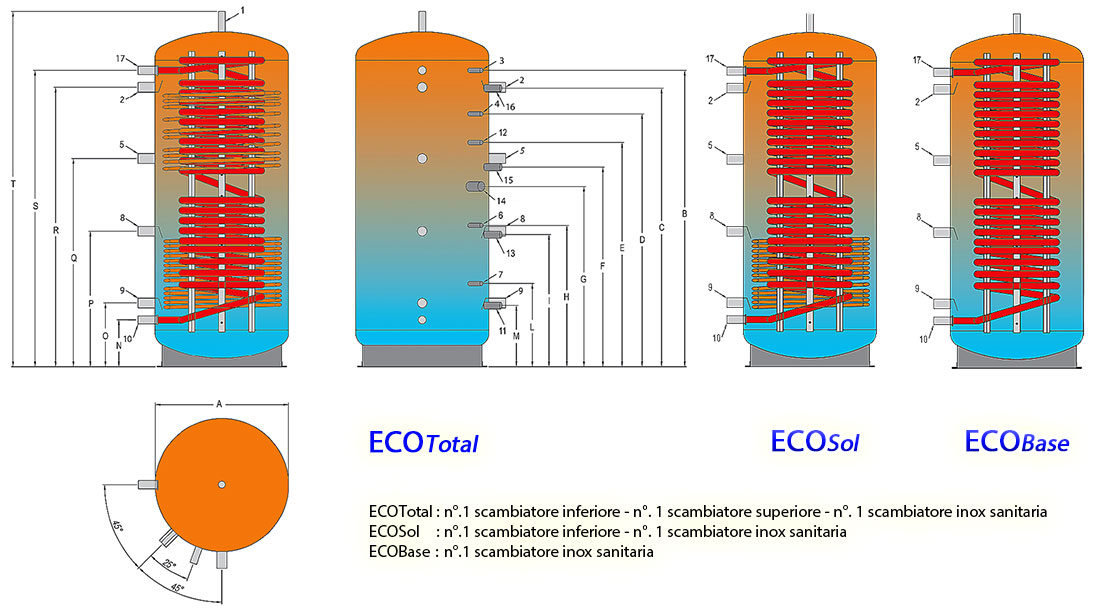

| Modello | A | B | C | D | E | F | G | H | I | L | M | N | O | P | Q | R | S | T | ||||||||||||||||||
| 580 | 650 | 1640 | 1500 | 1320 | 1170 | 1080 | 920 | 800 | 765 | 490 | 345 | 240 | 340 | 740 | 1140 | 1540 | 1640 | 1940 | ||||||||||||||||||
| 800 | 790 | 1580 | 1485 | 1290 | 1190 | 1075 | 950 | 770 | 725 | 465 | 365 | 280 | 380 | 745 | 1115 | 1480 | 1580 | 1930 | ||||||||||||||||||
| 1000 | 790 | 1760 | 1655 | 1500 | 1330 | 1185 | 1070 | 840 | 785 | 495 | 365 | 280 | 380 | 805 | 1235 | 1660 | 1760 | 2110 | ||||||||||||||||||
| 1250 | 900 | 1725 | 1615 | 1515 | 1350 | 1195 | 1090 | 810 | 760 | 495 | 390 | 305 | 405 | 810 | 1215 | 1625 | 1725 | 2100 | ||||||||||||||||||
| 1500 | 1000 | 1825 | 1715 | 1525 | 1415 | 1165 | 1055 | 870 | 835 | 520 | 445 | 345 | 445 | 870 | 1300 | 1725 | 1825 | 2240 | ||||||||||||||||||
| 2000 | 1100 | 1950 | 1830 | 1640 | 1470 | 1260 | 1150 | 970 | 955 | 630 | 475 | 350 | 450 | 915 | 1385 | 1850 | 1950 | 2380 |
