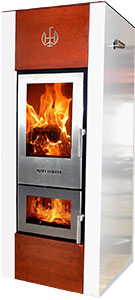

STUFA A LEGNA BLAZE SPIRIT

• Potenza nominale 11 kW
• Campo di modulazione: 6 ÷ 11 kW
• Funzionamento con canna fumaria a tiraggio naturale
• Non è richiesta energia elettrica per la combustione
• Tiraggio richiesto 13 ÷ 20Pa
• Altissimo rendimento ~ 87,0%
• Temperatura fumi di scarico ~ 180°C
• Vano di carico e camera di combustione in materiale refrattario
• Distribuzione del calore per irraggiamento
• Predisposizione per canalizzare l'aria con due condotti da Ø 100mm
• Possibilità di montare un kit per una distribuzione forzata (opzionale)
• Fornitura completa di:
  • •   Adattatore  Ø 125mm per collegamento del canale presa aria comburente all'esterno
  •   Kit pulizia scambiatori: spazzola, scopa, attizzatoio e paletta cenere

PASSO 1

Inserire sul fondo del vano di carico una certa quantità di legna piccola costituita da rametti secchi o sottili listelli, su cui  adagiamo della carta appallottolata o un accendifuoco ecologico. Sopra a questi pezzetti ne appoggiamo altri due o tre di dimensioni più grandi.  Verificare che la leva d'inversione dei fumi sia nella posizione OPEN, al fine di avere il tiraggio diretto in canna fumaria.

PASSO 2

Questa fase ha lo scopo di riscaldare bene la struttura in refrattario della stufa e la canna fumaria per aumentare la depressione e di conseguenza anche il tiraggio. Per fare ciò si deve arrivare a creare uno strato di brace dello spessore di 3/4cm regolarmente disposta su tutto il fondo del vano di carico. Il tempo per questa operazione varia tra i 20 e i 35 minuti in base al tipo di legna impiegata e alla conformazione della canna fumaria. La temperatura dei fumi in questa fase può anche raggiungere i 400°C.

PASSO  3

Quando il letto di braci è formato si procede al caricamento della legna avendo cura di posizionarla ordinatamente, cercando di evitare grandi interstizi tra un pezzo e l'altro. Con la legna tagliata tutta della stessa misura e posizionata ordinatamente nel vano di carico, maggiore è la quantità in termini di volume e di peso che si carica e di conseguenza maggiore sarà il tempo di durata della combustione.

 PASSO 4

Eseguita la carica di legna si attende che la combustione si sia riavviata e che la temperatura dei fumi si innalzi nuovamente sui 300 ÷  350°C di modo da poter passare alla normale combustione a fiamma inversa, operazione che viene eseguita manualmente agendo sulla maniglia d'inversione portandola in posizone CLOSED. Nel caso sia stata montata la centralina WAL04, si può impostare l'avvisatore acustico integrato che ci segnali il raggiungimento della temperatura d'inversione.

PASSO  5

Il corretto funzionamento della WALLTHERM VAJOLET 5S consiste nell'avere una fiamma costante e direzionata verso il basso nella camera di combustione per tutto il tempo che ci vorrà per bruciare l'intera carica di legna. Una fiamma viva di colore giallo/giallo chiaro con tendenze al bianco e con qualche sfumatura di azzurro è indice di una buona combustione a gassificazione. Durante questa fase la temperatura dei fumi si abbassano drasticamente a ca. 170/190°C.

PASSO 6

Terminata la combustione di tutta la carica di legna si deve precedere a caricare nuovamente il vano del combustibile. Per evitare la fuoriuscita dei fumi si deve passare al tiraggio diretto e ciò si ottiene riportando la maniglie d'inversione dei fumi dalla posizione CLOSED a quella OPEN. E' buona norma attendere qualche secondo prima di aprire lo sportello  superiore per effettuare la carica. ATTENZIONE: le portine frontali della stufa devono restare entrambe chiuse durante il normale funzionamento e la porta superiore viene aperta solo per il carico del combustibile e con il registro fumi in posizione OPEN.

PASSO 7
