CALDAIA A LEGNA VERNER V210
-
-
- Caldaia a legna con gassificazione a fiamma inversa potenza nominale 14 e 21kW
- Ampia camera di combustione in refrattario termoresistente >1600°C
- Camera di combustione appoggiata a terra (non sospesa a culla)
- Lunga autonomia mantenimento braci fino a 12 ore
- Riavvio di fiamma su braciere vivo
- Funzionamento d’emergenza senza corrente elettrica al 70% di potenza con il solo tiraggio della canna fumaria
- Attacchi mandata/ritorno da 2” per ricircolo naturale senza impiego del circolatore
- Scambiatori termici a piastre verticali
- Ventilatore d’aspirazione posteriore a controllo elettronico
- Aumento automatico della velocità d’aspirazione all’apertura dello sportello di carico
- Prese dell’aria primaria e secondaria separate
- Chiusura automatica prese aria all’arresto del ventilatore
- Scambiatore termico d’emergenza opzionale
- Isolamento esterno in lana di roccia ad alta densità sp.80mm
Le caldaie Verner Serie V sono caldaie alimentate a combustibili solidi con gassificazione a fiamma inversa e soddisfano la norma EN303-5:2012 - Classe 5 e sono certificate in Classe Ambientle 5 Stelle. Sono state studiate e sviluppate per ottimizzare una più facile ed ergonomica gestione di caricamento del combustibile e una migliore efficienza della combustione. Vengono impiegate in impianti specifici per il riscaldamento residenziale di: villette unifamiliari, appartamenti, laboratori e altre piccole unità abitative che richiedano una potenza termica nominale fino a 20kW o abbiano una volumetria da riscaldare di >400-500m³.
La nuova generazione di caldaie a legna Serie V sono le ultime nate in casa Verner, il caricamento del combustibile avviene dall’alto e sono gli unici generatori a gassificazione con fiamma inversa, oggi presenti sul mercato, ad avere questa particolarità. Questa caratteristica permette di utilizzare combustibili legnosi di diversa tipologia, quali: legna pezzata da 35cm, bricchetti compressi, e scarti di lavorazione del legno: trucioli, scaglie, piccoli ritagli, ecc …
Finitura esterna: il rivestimento esterno è in lamiera d’acciaio verniciato in resina epossidica per avere un’alta resistenza all’abrasione.
Corpo caldaia: il materiale utilizzato è acciaio speciale legato, le pareti che lavorano a basse temperature sono più sottili, mentre quelle poste nelle vicinanze della zona di post-combustione hanno uno spessore maggiorato e sono rivestite con pannelli in refrattario. Il vano di carico è ricoperto da inserti protettivi in lamiera d’acciaio intercambiabili.
Camera combustione: costituita interamente da vari segmenti di ceramica refrattaria ad alta termo-resistenza, liberi di muoversi quando sottoposti a termoespansione. La camera di combustione è di tipo poggiata a terra, più stabile, robusta e durevole della normale culla sospesa.
Gruppo di scambio termico: verticale per una più facile pulizia e per limitare al minimo interventi di pulizia ordinaria.
Sistema aria comburente: la combustione viene alimentata con aria presa dall'esterno impiegando un aspiratore posteriore che genera una depressione interna alla caldaia che a sua volta induce altra aria ad entrare dalle prese d’aria frontali. Queste ultime sono dotate di serranda a chiusura naturale, funzionanti sul sitema del regolatore di tiraggio, cosa che riduce al minimo l‘afflusso incontrollato di aria comburente dovuta al tiraggio naturale della canna fumaria anche a ventilatore spento.
DATI TECNICI E DIMENSIONI |
|
|
DATI TECNICI |
|
|
U. Mis. |
|
V 210 |
|
Potenza nominale |
|
kW |
|
20 |
|
Campo di modulazione |
Pieno carico |
|
kW |
|
11 ÷ 20 |
|
Carico parziale |
|
kW |
|
3 ÷ 10 |
|
Alimentazione elettrica / Grado protezione |
|
|
|
250V / 50Hz - IP20 |
|
Potenza elettrica assorbita |
|
W |
|
35 |
|
Combustibile |
Umidità |
|
% |
|
20% max |
|
Primario L / Ø |
|
cm |
|
Legna pezzata 35 / 8 ÷12 |
|
Altri |
|
|
|
Trucioli, cippato, segatura |
|
Consumo combustibile |
max |
|
kg / h |
|
5,2 ÷ 5,7 |
|
Autonomia potenza max |
Legno morbido |
|
h |
|
3,0 |
|
Legno duro |
|
h |
|
4,0 |
|
Temperatura fumi scarico |
Pieno carico |
|
°C |
|
170 |
|
Carico parziale |
|
°C |
|
120 |
|
Volume vano di carico |
|
L |
|
75 |
|
Contenuto acqua caldaia |
|
L |
|
32 |
|
Depressione richiesta in canna fumaria |
|
mbar |
|
0,1 (10,0Pa) |
|
Peso |
|
kg |
|
370 |
|
|
PRINCIPALI COMPONENTI E ATTACCHI IDRAULICI |
|
POS. |
|
DESCRIZIONE |
|
POS. |
|
DESCRIZIONE |
1 |
|
Vano di carico |
|
16 |
|
Attacco ritorno 1” ½ (G 6/5") |
2 |
|
Camera di combustione in refrattario |
|
17 |
|
Attacco mandata 1” ½ (G 6/5") |
3 |
|
Scambiatore destro secondo giro fumi |
|
18 |
|
Frontalino pannello di controllo |
4 |
|
Condotto verticale a piastra (3° giro fumi) |
|
19 |
|
Scambiatore sinistro secondo giro fumi |
5 |
|
Scambiatore verticale post. ad acqua |
|
20 |
|
Spioncino d’ispezione in vetro ceramica |
6 |
|
Inserti mobili a protezione vano di carico |
|
21 |
|
Scambiatore piano intermedio ad acqua |
7 |
|
Coperchio ispezione scamb. verticale |
|
22 |
|
Piastra inf. con feritoia passaggio fiamma |
8 |
|
Ventilatore d’aspirazione |
|
23 |
|
Piastre di raccordo piano inf. vano di carico |
9 |
|
Dett. presa aria primaria e secondaria |
|
24 |
|
Termostato d’emergenza |
10 |
|
Dispositivo mobile contro uscita dei fumi |
|
25 |
|
Sonda temperatura fumi (interno scarico fumi) |
11 |
|
Sportello superiore vano di carico |
|
26 |
|
Sonda lambda (se montata) |
12 |
|
Sportello inf. camera di combustione |
|
27 |
|
Sistema sostegno e bloccaggio sportello carico |
13 |
|
Box distribuzione aria comburente |
|
28 |
|
Sostegno di stabilizzazione per la spedizione |
14 |
|
Protezione mobile prese aria comburente |
|
29 |
|
Deflettore mobile posteriore in refrattario |
15 |
|
Scarico fumi Ø 160mm |
|
|
|
|
SCHEMA CICLO DI COMBUSTIONE |
|
|
|
|
|
|
|
|
|
|
|
POS. |
|
DESCRIZIONE |
1 |
|
Coperchio accesso vano di carico |
2 |
|
Vano di carico del combustibile |
3 |
|
Feritoie distribuzione aria primaria |
4 |
|
Presa frontale aria comburente |
5 |
|
Feritoia passaggio fiamma e gas della gassificazione |
6 |
|
Camera di combustione in refrattario |
7 |
|
Condotti laterali alla camera di combustione (2° giro fumi) |
8 |
|
Sportello accesso camera di combustione |
9 |
|
Camera di preriscaldo dell'aria comburente |
10 |
|
Feritoie distribuzione aria secondaria |
|
|
|
|
|
|
|
|
|
Sportello carico dall'alto
|
Serranda presa aria
|

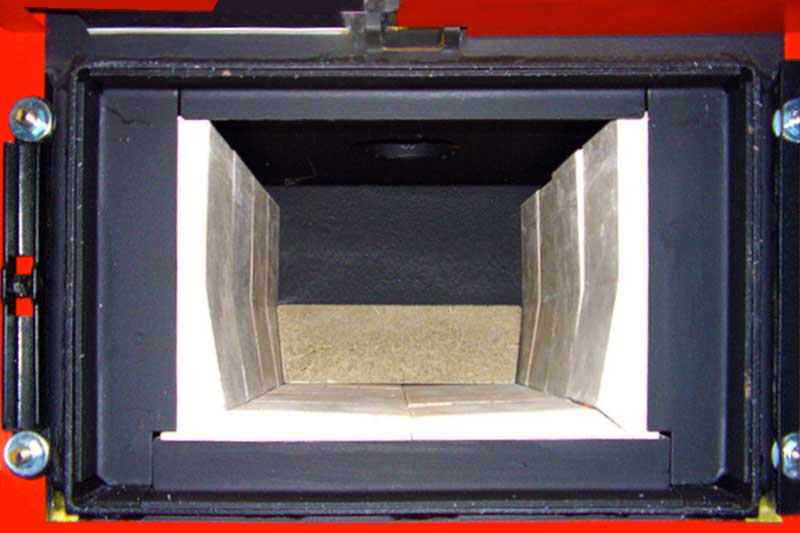

Fronte camera combustione
|
Fondo vano di carico
|
Foro passaggio fiamma
|
Aspiratore e scarico fumi
|
|
