#blaze rotary pell compact RPC
#caldaia pellet 4 stelle
#bruciatore pellet
#bruciatore pellet innovativo
#caldaie pellet
Read Time: 6 mins

01 500x395 Pres Bruciatore ROTARY PELLBRUCIATORE A PELLET A CAMERA ROTANTE ROTARY PELL




Presentazione bruciatore ROTARY PELL





Composizione del bruciatore ROTARY PELL

  • Camera di combustione rotante e auto pulente
  • Camera rotante esente da giunzioni e saldature
  • Sistema esente da manutenzione ordinaria
  • Garanzia di una lunga vita del prodotto
  • Distribuzione aria comburente con sistema brevettato
  • Costruito a moduli per un rapido accesso ai componenti
  • Sonda temperatura a protezione del rischio intasamento bruciatore

Il bruciatore a pellet ROTARY PELL è stato progettato e realizzato per rispondere ad un mercato sempre più esigente in termini di qualità, affidabilità, emissioni e per soddisfare un alto rapporto qualità/prezzo.
Il sistema è semplice e geniale nello stesso tempo, la particolare camera di combustione rotante e autopulente, lo mantiene perfettamente pulito nel tempo, e necaratterizza la soluzione tecnologica di elevata qualità e lo distingue da molti prodotti simili presenti sul mercato.
02 300 Foto bruciatore REFLEXLa rotazione della camera di combustione rimescola il combustibile granulare permettendone una maggiore aerazione e una conseguente combustione più completa e quindi più efficiente, lo stesso movimento rotatorio inoltre favorisce l’avanzamento della cenere e la sua fuoriuscita dal bruciatore.
Questo sistema migliora sensibilmente il comfort dell'utilizzatore, con conseguente risparmio di tempo, in quanto il bruciatore è esente da pulizie ordinarie e rende possibile l’utilizzo di pellet di qualità inferiore, senza creare particolari problemi operativi che normalmente caratterizzano tali tipologie di combustibili, ciò nonostante per avere sempre una combustione ottimale e ridurre al minimo gli interventi di manutenzione ordinaria e/o straordinaria è sempre consigliato l’utilizzo di un pellet certificato e di alta qualità.



VANTAGGI DEL BRUCIATORE CON CAMERA DI COMBUSTIONE ROTANTE:

  • Serbatoio con volume variabile per maggiore autonomia
  • Struttura innovativa del bruciatore
  • Camera di combustione rotante
  • Camera di combustione auto pulente
  • Camera di combustione non saldata
  • Progettato modularmente
  • Movimento di rotazione montato su cuscinetti
  • Ventilatore aria forzata integrato
  • Distribuzione separata aria di combustione primaria e secondaria
  • Camera di aerazione con pulizia automatica
  • Possibilità di utilizzare pellet di varia natura e qualità
  • Diaframma della camera di combustione
  • Costole nella camera di aerazione
  • Sensore di sicurezza del caricatore
  • Ciclo completamente automatico
   07 1000 Sch bruciatore



  Descrizione caratteristiche  U. Mis. XS 16 XS 20 XS 26 XS 36 XS 50 XS 70 XS 100 XS 150 XS 200 XS 250
  Campo di modulazione kW  4 ÷ 16   5 ÷ 20     6 ÷ 26      8 ÷ 36     10÷50    15÷70  20÷100 30÷150 30÷200 35÷250
  Diametro camera combustione  mm   80,9 93,6 100  107,1 129,7  158,3  158,3  206,5 253  253
  Diametro foro alloggiamento bruciatore mm 108 122 129  139,7  168,7 219,1   206 273 323,9  323,9
  Profondità camera combustione mm  183 183 207  240  282  370  405 523  481  681
  Alimentazione elettrica kW 230 V - 50Hz (6A)
  Assorbimento elettrico medio W 20 20 50 60 70 60 100 300 420  600
  Potenza accenditore W 150  150 150 150 150 150 150 2 X 150 2X150  2X150
  Combustibile Pellet ⌀6/8 Pellet ⌀ 6/8; L. 3,15÷40 - Granulari
  Modulazione potenza SI SI SI SI  SI SI SI  SI SI SI
  Ripartizione aria primaria e secondaria NO SI
  Gestione pompa riscaldamento SI SI SI SI  SI SI SI SI SI SI
  Gestione pompa ACS SI SI SI SI  SI SI SI SI SI SI
  Gestione termostato ambiente SI SI SI SI  SI SI SI SI SI SI
  Controllo climatico OPZIONALE
  Caricatore del combustibile mm ⌀ 60 x 1850 ⌀ 70x2000 ⌀ 70 x 1770
  Tubo di collegamento mm ⌀ 60 x 750 ⌀ 70x750 ⌀ 70 x 750
  Termoregolatore ecoMAX 920 P TOUCH



03 670x193 Bruciatore 16 20 26 36kW 04 670x193 Bruciatore 50W

Schema dimensioni bruciatore 16 - 20 - 26 - 36kW

Schema dimensioni bruciatore 50kW


 Modello
U. Mis.

A
   B   C
   D

  E

F
   G
H
   I      L      M   N   O   P   SP   SZ
XS 16   mm   210   185   210   40   57   437   183   225   243   40   143   20   -   -   80,9   108,0
XS 20 mm   210   185   210   40   57   437   183    225   243   40   143   20   -   -   93,6   114,3
XS 26 mm   230   205   230   45   57   461   207   245   263   45   143   20   -   -   100,0   129,0
XS 36   mm   230   205   230   45   57   494   240    245   263   45   143   20   -   -   107,1   139,7
XS 50 mm   255   230   255   50   57   548   282   270   288   50   184   20   135   272   129,7   168,3
XS 70 mm   300   275   300   60   70   644   305   270   300   L    -   -    270   300   158,3   206,0
XS 100   mm   300   275   300   60   70 744   405   270   300    L    -   -    270   300   158,3   206,0
XS 150 mm   427   406    406   40 70   929   523   220    214    L    203   110   -   -   206,5   273,0
XS 200 mm   473   452   452   35 70   902   481   230   -    L    226   110   -   -   253.0   323,9
XS 250   mm   473   452   452   35   70   902   481    230   -    L    226   110   -   -   253,0   323,9

 05 670x193 Bruciatore 70 100W 06 670x280 Bruciatore 150 200 250

Schema dimensioni bruciatore 70 - 100kW

Schema dimensioni bruciatore  150 - 200 - 250kW
Read Time: 5 mins

01 500x395 Pres ROTARY COMPACTCaldaia a pellet automatica ROTARY PELL COMPACT

  • Potenze disponibili: 15 - 20 - 25 - 30kW
  • Elevato rendimento > 94 %
  • Bassissimi consumi
  • Rispetto dell'ambiente con basse emissioni inquinanti
  • Display digitale luminoso TOUCH SCREEN
  • Bruciatore rotante autopulente esente da manutenzione
  • Grande deposito del combustibile 220L7 400 Display EcoMax 860P3 C
  • Processo di combustione controllato da flussometro ed estrattore fumi
  • Sicurezza di funzionamento grazie alla camera sottovuoto
  • Pulizia scambiatori e rimozione cenere automatiche (opzionali)
  • Conforme alla Classe Energetica 5
  • Conforme allo standard Ecodesign
  • Conforme alla Classe Ambientale  00 18 Quattro Stelle in fila

Le caldaie a pellet della Serie COMPACT montano, come tutti gli altri modelli della Blaze Harmony, l’innovativo bruciatore rotante che oltre a ridurre al minimo la manutenzione permette di raggiungere elevati rendimenti. Questo innovativo bruciatore permette l’utilizzo di pellet di classe A1, A2, B, cippatino e alcuni altri tipi




di combustibili di origine vegetale. La camera di combustione si auto pulisce automaticamente grazie al suo movimento rotativo in funzione del fabbisogno di calore dell'edificio. Il movimento rotativo permette lo spostamento in avanti della cenere fino a farla fuoriuscire dalla camera di combustione, per poi essere raccolta nell’apposito cassetto sottostante. Possono funzionare in modo modulare o con la tecnica dell’accumulo. Nel caso di funzionamento modulare la caldaia viene regolata automaticamente tramite una curva di temperatura preimpostata, mentre con la tecnica ad accumulo la caldaia può funzionare a due livelli, a pieno carico o a carico parziale. I vantaggi della tecnica ad accumulo sono: una riduzione del consumo di combustibile, una limitata usura degli organi in movimento, una combustione con una resa più elevata e una notevole minor manutenzione. Inoltre all’accumulatore può essere allacciato: un sistema ausiliario di produzione di calore, un sistema solare e/o un sistema di produzione di acqua sanitaria.


  Descrizione caratteristiche  U. Mis. RPC 15 RPC 20 RPC 25 RPC 30 02 400 Insieme ROTARY con senza silo
  Potenza nominale kW 14,5 20,0 25,0 29,0
  Campo di modulazionme   kW   3,8 ÷ 14,5     5,0 ÷ 20,0     6,0 ÷ 25,0     7,0 ÷ 29,0
  Combustibile  Pellet C1 (EN 303-5:2012) - EN ISO 17225-2:2014-07
  Tensione elettrica V / Hz / A 230 / 50 / 6
  Assorbimento in modlità STAND-BY W 3,0
  Assorbimento alla potenza nominale W 62 70 78 85
  Assorbimento alla potenza minima W 411 45 49 52
  Rendimento potenza nominale % 94,6 94,5 94,4 94,3
  Rendimento potenza minima  % 91,1 92,0 92,8 93,5
  Tiraggio richiesto in canna fumaria  mbar 0,10
  Volume dello scambiatore  L 43 55 55 67
  Diametro canna fumaria  mm 125
  Temperatuta fumi alla potenza nominale  °C  120 130  150  160
  Temperatura fumi alla potenza minima  °C 62  80  100  120
  Peso a vuoto  kg 220  225  320  340
  Volume deposito combustibile  L 130  130 220  220
  Pressione massima d'esercizio   bar  3,0
  Intervallo temperatura d'esercizio  °C  55 ÷ 90
  Temperatura minima del ritorno  °C 55
​
​​

05.1 200 Dett attacchi Opzionali

03 500 Dim ROTARY COMPAACT Senza estr cenere









Dimensioni ROTARY COMPACT senza estrazione cenere

04 500 Dim ROTARY COMPAACT Con estr cenere



Dimensioni ROTARY COMPCT con estrazione cenere
Dettaglio attacchi idraulici
(Fornitura opzionale)

 05.0 130 Dett attacchi Serie
Dettaglio attacchi idraulici
(Fornitura di serie)




a    Ritorno ACS               b    Mandata ACS                c    Attacco riempimento caldaia d    Ritorno riscaldamento e    Mandata riscaldamento



Modello U.Mis. A1 A2 A3.2 A4 B H1.3 H1.4 H2.1 H2.2 H3 H4 X1 X2 X3 X4 X5 X6  Y1  Y2 a b c d e f Diam.
 RP 15 mm 254 705 1119 1022 595 1324 1609 452 737 778 606 165 297  70   65   45   45   65 142  ¾"   ¾"   ½"   ¾"   ¾"   ½"  125
 RP 20 - 25 mm 254 780 1194 1097 650 1414 1699 504 789 813 641 193 210 70 65 45 45 65 144 ¾" ¾" ½" ¾" ¾" ½" 125
 RP 30 mm 254 855 1269 1172 705 1504 1789 532 817 848 676 220 237 70 65 45 45 65 172 ¾" ¾" ½" ¾" ¾" ½" 125


 08 400 Gruppo pompascritte
    POS.         Descrizione
1      Circolatore caldaia
4      Attacco del carico
6      Valvola di sicurezza
7      Valvola by pass
8      Attacco di scarico
06 400 Spaccato ROTARY COMPACT
   GRUPPO CIRCOLATORE (Opzionale)  SEZIONE CALDAIA



07 1000x525 Dettagli Rotary Compact


     SCARICA DEPLIANT CALDAIE A PELLET SERIE ROTARY PELL       01 50 Freccia verde      02 50 Logo Rosso PDF

     SCARICA DEPLIANT CALDAIA PELLET ROTARY PELL COMPACT     01 50 Freccia verde   02 50 Logo Rosso PDF
Read Time: 5 mins

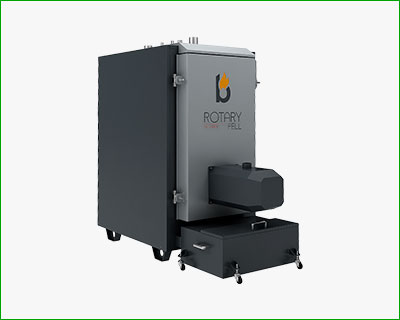

 CALDAIA A PELLET ROTARY PELL INDUSTRIALPagina ROTARY INDUSTRIAL











BRUCIATORE A CAMERA ROTANTE

  •  su tutti gli impianti e con tutti i tipi di generatore di calore
  • Struttura robusta per una lunga durata senza corrosione
  • Esternamente verniciato ed internamento non trattato
  • Elevato numero di attacchi idraulici
  • Sistema di alta stratificazione
  • Produzione della sanitaria con un modulo esterno
  • Rapidità d'accumulo dovuto al sistema di stratificazione
  • Abbondante produzione di acqua sanitaria in continuo
  • Isolamento in Integrabilefibra di polistere sp. 100mm con finitura esterna in SKY
  • Volumi disponibili: 300 - 500 - 800 - 1000 - 1250 - 1500 - 2000
  • Moduli per la produzione dell'acqua sanitaria disponibili:
    • MAS 20: viene montato sui modelli 300÷800L
    • MAS 35: viene montato sui modelli 1000÷2000L.
Gli accumulatori termici combinati ECOPlus sono prodotti che riuniscono in sé un accumulatore inerziale per il riscaldamento ed esternamente hanno un modulo per la produzione di acqua sanitaria. Rispetto al vecchio e obsoleto sistema "Tank in Tank"(vedi: ECOKombi) hanno il vantaggio di avere un sistema di produzione della sanitaria igienicamente più sicuro, con una riduzione elevata della stagnazione e una conseguente rilevante diminuzione del rischio di contaminazione da legionella.
Strutturalmente sono costituiti da un involucro esterno in lamiera d’acciaio verniciato che funge da contenitore per il liquido del sistema. A sua volta l’involucro è rivestito da un cappotto di materiale isolante in fibra di cellulosa dello sp. 100m; volendo a richiesta viene fornito con l'isolamento in lana di roccia sp.100mm (λ 0,041W/mK), per ridurre ulteriormente al minimo le perdite termiche. L’ultimo rivestimento è infine costituito da un mantello in SKY morbido colorato che, oltre ad assumere funzioni prettamente estetiche, protegge la struttura da eventuali abrasioni e sedimentazioni della polvere; qualora venga fornito con l'isolamento in lana di roccia si può avere con l'involucro esterno in allumino goffrato.
  Descrizione caratteristiche  U. Mis.  300   500  800 1000 1250 1500 2000
  Capacità totale L  270  476 710 920 1095 1410 2010
 Classe energetica dispersione FLEX    100mm C 93W C 110W C 131W C 143W C 153W C 167W C 190W
 Diametro accumulatore                                          XX mm 800 850 990 990 1100 1200 1300
 Altezza con isolamento    ZZ mm 1415 1775 1800 2190 2095 2165 2480
 Altezza in raddrizzamento mm 1420 1750 1840 2200 2100 2110 2530
 Scambiatore a serpentino Superficie m2 1,8 2,0 2,5 3,0 3,0 3,5 4,0
Volume H2O L 11,4 12,6 14,2 16, 16,8 20,5 24,8
Potenza kW 43 48 63 75 78 91 96
 Produzione H2O riscald. 80°/60°C (DIN 4708) m3/h 1,1 1,2 1,5 1,8 1,9 2,2 2,6
 Peso a vuoto kg 115 140 200 225 265 285 375
 Pressione massima d'esercizio bar 3
 Pressione massima d'esercizio  bar 10
  Temperatura max d'esercizio dell'accumulo °C 95




Modello A    B      C      D   E F G
300 600 230 530 920 825 1120 1340
500 650 330 710 750 1090 1470 195
800 790 340 720 700 1095 1470 1725
1000 790 280 805 700 1335 1860 2115
1250 900 360 820 730 1280 1740 2020
1500 1000 390 850 780 1310 1770 2090
2000 1100 390 950 870 1510 2070 2405




SCHEMA MODULO PRODUZIONE SANITARIA
    Pos.     Modello      300÷2000
1    Attacco sfiato aria  1”¼
2    Attacco mandata caldaia  1"½
3    Attacco mandata riscaldamento  1"½
4    Attacco ritorno caldaia - riscaldamento a 50°C  1"½
5    Attacco ritorno caldaia - riscaldamento a 30°C  1"½
6    Attacco guaina porta termometro  ½"
7    Attacco guaina porta sonda  ½"
8    Mandata scambiatore a serpentino  1"
9       Ritorno scambiatore a serpentino  1”¼
10    Mandata T-FAST  1"
11    Ritorno T-FAST  1"


Temp. mandata primario
  °C
Set ACS
°C
Produzione ACS
L/min
Potenza
kW
Temp. ritorno primario
 °C
 Temp. mandata primario
°C
 Set ACS
°C
 Produzione ACS
L/min
 Potenza
kW
 Temp. ritorno primario
°C
50 45 (ΔT35) 15,0 36,6 29,5 50 45 (ΔT35) 20,76 50,44 23,0
50 (ΔT40) - - - 50 (ΔT40)
55 (ΔT45) - - - - - - -
55 45 (ΔT35) 19,3 47,0 29,0 55 - - - -
50 (ΔT40) 13,5 37,6 35,0 - - - -
55 (ΔT45) - - - - -  -
60 45 (ΔT35) 23,1 56,4 28,0 60 45 (ΔT35) 32,28 70,41 35,8
50 (ΔT40)  17,3  48,2 32,0 50 (ΔT40) 25,55 70,87 28,3
55 (ΔT45)  13,3  41,7 37,0 - - -  -
70 45 (ΔT35)  29,0  70,8 27,0 70 45 (ΔT35) 40,66 98,76 45,1
50 (ΔT40)  24,0  67,0  29,0 50 (ΔT40) 34,90 96,88 38,7
50 (ΔT45)  20,2 63,4 33,0  -  -  - -
80 45 (ΔT35)  34,0 83,0 26,0 80 45 (ΔT35) 49,70  120,9 55,1
50 (ΔT40)  29,0 80,9 28,5 50 (ΔT40) 42,93 119,1 47,6
55 (ΔT45)  25,0  78,5 31,0  -  - - -
