CALDAIA A LEGNA A FIAMMA INVERSA MARELI LCG LAMBDA 5 STELLE
- Modelli disponibili: 22 - 32 -40 - 50 kW
- Display touch Screen
- Attuatori elettrici per regolazione aria comburente primaria e secondaria
- Corpo caldaia strutturalmente molto robusto
- Efficienza della combustione > 92% con consumi minimi
- Impiego della sonda lambda per una combustione ottimale
- Carico combustibile frontale
- Vano di carico protetto da piastre in acciaio intercambiabili
- Camera di combustione a secco in refrattario
- Pulizia semi automatica degli scambiatori termici
- Classe di qualità ambientale
 |
 |
 |
 |
 |
 |
Le caldaie a legna con gassificazione a fiamma inversa della serie LCG LAMBDA sono generatori termici di alta qualità con certificato ambientale 5 STELLE e con rendimenti elevati >92,0%. Progettate e costruite per avere rendimenti molto alti e basse emissioni, oggi soddisfano tutte le certificazioni tecnico ambientali richieste e rientrano nella categoria di qualità ambientale 5 STELLE e a tutte viene riconosciuto il coefficiente premiante di 1,5, il più alto concesso per accedere al Conto Termico. La serie LCG LAMBDA è disponibile in quattro modelli: la LCG 22 da 22,91kW, la LCG32 da 32,28kW, la LCG40 da 42,21kW e la LCG 50 da 49,63kW; tutti i modelli sono alimentati con legna pezzata da 60cm
Molta attenzione è stata riservata alla robustezza del corpo caldaia, infatti basta consultare i pesi dei modelli per rendersene conto, inoltre sono state adottae particolari soluzioni tecniche per avere alti rendimenti e bassissimi indici di emissioni inquinanti.
| VALORI EMISSIONI INQUINANTI CLASSE AMBIENTALE 5 STELLE | PRESTAZIONI CALDAIE LCG LAMBDA | |||||||||||
| LCG 22kW | LCG 32kW | LCG 40kW | LCG 50kW | |||||||||
| PP * | mg/Nm3 | ≤ 15 | 7,32 | 7,25 | 7,13 | 7,11 | ||||||
| COT * | mg/Nm3 | ≤ 5 | 2,47 | 3,32 | 2,23 | 2,64 | ||||||
| NOx * | mg/Nm3 | ≤ 150 | 129,21 | 121,14 | 117,80 | 129,31 | ||||||
| CO ** | mg/Nm3 | ≤ 30 | 29,23 | 26,44 | 28,49 | 28,42 | ||||||
| RENDIMENTO ** | % | ≤ 88 | 92,58 | 92,37 | 93,37 | 92,34 | ||||||
|
* Determinato applicando il metodo di misura della UNI CENT/TS 1588
** Determinato secondo la EN 13240:2001 + A2:2024 + AC:2006 + A2/AC:2007
NOTA: tutti i valori di cancentrazione sono riferiti al 13% di O2 in condizoni normali (273°K, 1013 mbar, gas secco)
|
||||||||||||

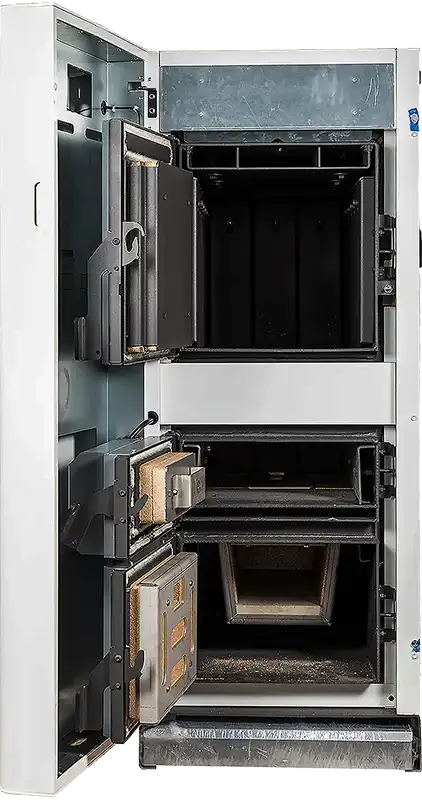

| POS. | DESCRIZIONE COMPONENTI |  |
|
| 1 | Sportello esterno estetico | ||
| 2 | Sportello camera di combustione | ||
| 3 | Sportello accesso zona di accensione | ||
| 4 | Sportello accesso vano di carico del combustibile | ||
| 5 | Gruppo attuatori elettrici prese aria comburente | ||
| 6 | Lato posteriore display digitale | ||
| 7 | Canale aspirazioni fumi in funzione all'apertura dello sportelllo | ||
| 8 | Piastre d'acciaio intercambiabili a protezione del corpo caldaia | ||
| 9 | Vano di catico del combutibile legna pezzata 60cm | ||
| 10 | Piastra inferiore del cvano del carico con feriotia passaggio fiamma | ||
| 11 | Feritoia passaggio fiamma | ||
| 12 | Camera di combustione in refrattario | ||
| 13 | Secondo giro fumi | ||
| 14 | Scambiatore termico a fascio tubiero verticale | ||
| 15 | Attacco superiore turbolatori di pulizia | ||
| 16 | Attacchi scanbiatore di sicurezza 3/4" | ||
| 17 | Leva azionamento turbolatori per pulizia scambiatore | ||
| 18 | Intercapedine a bagno d'acqua per scambio termico fumi/pareti |
DETTAGLI PRINCIPALI CALDAIA |
|
|
 |
|

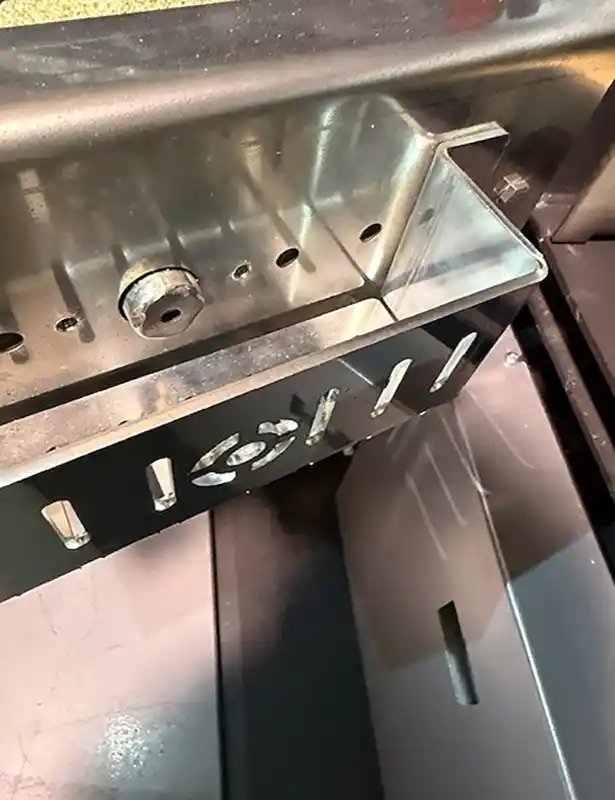

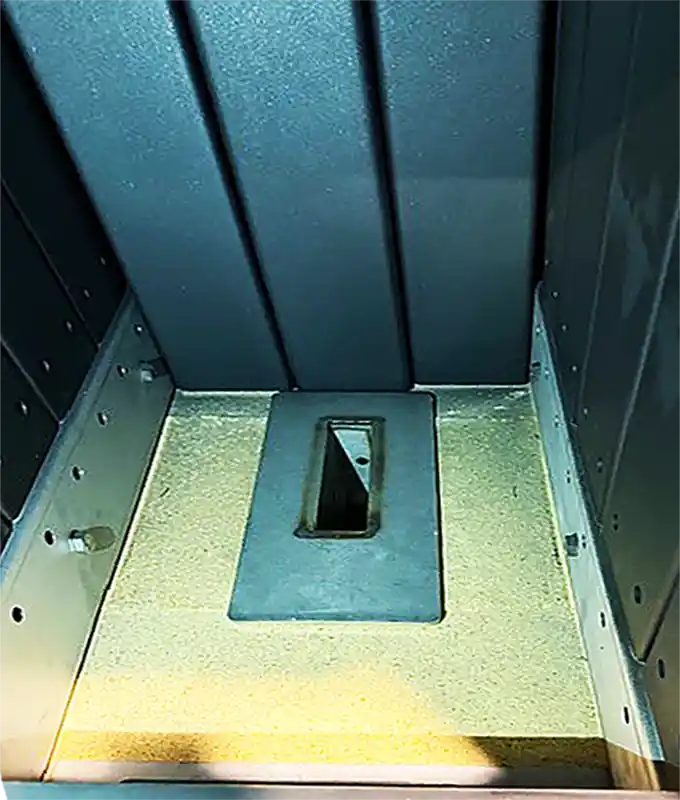

| DETTAGLIO ZONA ACCENSIONE | DETTAGLIO PIASTRA E FERITOIA PASSAGGIO FIAMMA |
 |
VISTA FRONTALE VANO DI CARICO
Il vano di carico ha una elevata capienza ed il suo volume varia in base al modello e alla relativa potenza termica. Sullo sfondo e su entrambe le pareti si notano le piastre in acciaio intercambiabili che hanno la funzione di proteggere il corpo caldaia. In alto si notano invece i convogliatori che servono ad aspirare i fumi quando la caldaia viene aperta per effettuare il carico del combustibile.
|
 |
||
|
VISTA FRONTALE ZONA DI ACCENSIONE

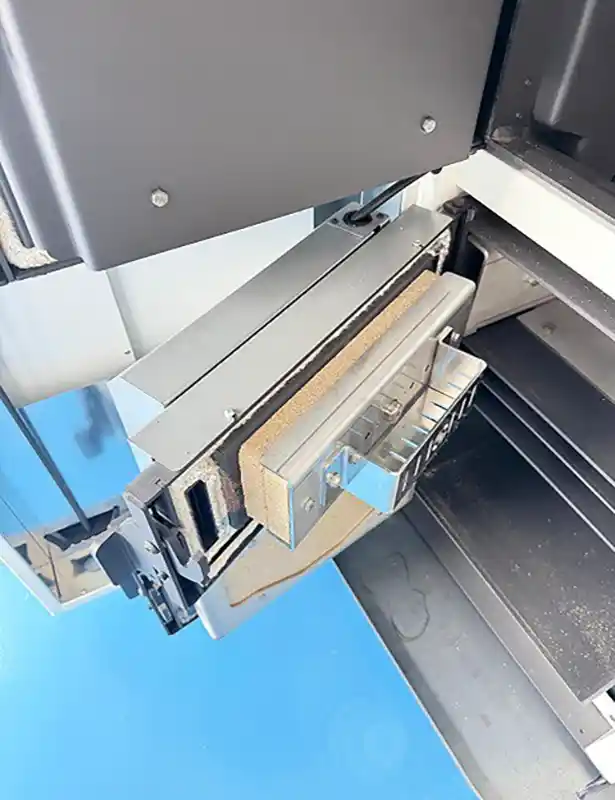

Lo sportello intermedio oltre a permettere l'accesso alla zona d'accensione serve a far affluire l'aria comburente. Come si vede sulla sinistra della foto è montato, sullo sportello, il grupppo di regolazione dell'aria comburente. Il gruppo è costituito da due serrande azionate da due attuatori elettrici indipendenti che vengono regolati automaticamente, secondo parametri preimpostati, dalla sonda lambda, uno regola l'aria primaria e l'altro l'aria secondaria.
|
 |
|||
|
VISTA FRONTALE CAMERA DI COMBUSTIONE
Lo sportello inferiore permette l’accesso alla camera di combustione sia per la sua pulizia che i condotti del secondo giro fumi. Nella parte sinistra si nota lo sportello in refrattario ad alto spessore, nella parte alta la camera di combustione anch’essa in materiale refrattario e nelle zone laterali e inferiore i condotti del secondo giro fumi, dove avviene il primo scambio termico con l’acqua contenuta nel corpo caldaia. |
 |
|||
DIMENSIONI ED INGOMBRI CALDAIA |
 |
|||||||||
| DESCRIZIONE | LCG 22 | LCG 32 | LCG 40 | LCG 50 | |||||
| A | 1284 | 11334 | 1404 | 1404 | |||||
| B | 663 | 663 | 663 | 663 | |||||
| B1 | 590 | 590 | 590 | 590 | |||||
| C | 1380 | 1380 | 1380 | 1580 | |||||
| D | Ø149 | Ø149 | Ø149 | Ø149 | |||||
| E | 130 | 130 | 130 | 130 | |||||
| E1 | 566 | 614 | 686 | 686 | |||||
| E2 | 656 | 704 | 776 | 776 | |||||
| E3 | 1190 | 1190 | 1190 | 1340 | |||||
| E4 | 953 | 953 | 953 | 1103 | |||||
| E5 | 175 | 175 | 175 | 175 | |||||
|
E6
|
220 | 220 | 220 | 220 | Le misure sono espresse in mm |
PRINCIPALI DATI TECNICI CALDAIA
| DESCRIZIONE | U. Mis. | LCG 22 | LCG 32 | LCG 40 | LCG 50 |  |
|||||
| Potenza nominale | kW | 22 | 32 | 40 | 50 | ||||||
| Campo di modulazione | kW | 11,0 ÷ 22,0 | 16,0 ÷ 32,0 | 20,0 ÷40,0 | 25,0 ÷ 50,0 | ||||||
| Rendimento | % | 93 | 91,5 | 92,2 | 93,3 | ||||||
| Lunghezza vano di carico | mm | 600 | 600 | 600 | 600 | ||||||
| Lunghezza ceppi di legna | mm | 550 | 550 | 550 | 550 | ||||||
| Volume vano di carico | L | 120 | 120 | 120 | 150 | ||||||
| Volume scambiatore | L | 130 | 140 | 150 | 163 | ||||||
| Peso caldaia a vuoto | Kg | 518 | 539 | 567 | 620 | ||||||
| Pressione d'esercizio max | bar | 3,0 | 3,0 | 3,0 | 3,0 | ||||||
| Classe di prestazione (Uni 303-5:2021) | 5 | 5 | 5 | 5 | |||||||
| EcoDesign (Modello economico di sostenibiltà) | SI | SI | SI | SI | |||||||
| Classe efficienza energetica | A+ | A+ | A+ | A+ | |||||||
| Classe qualità ambientale (D.M.186(2017) | |
|
|
|
| SCARICA DEPLIANT CALDAIE A BIOMASSA |  |
 |
| SCARICA DEPLIANT CALDAIA A LEGNA LCG LAMBDA | |
|
